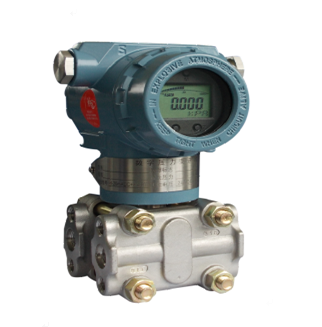

差压变送器基本原理

来自双侧导压管的差压直接作用于差压变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转化为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。

差压变送器的主要优点

1.工作可靠、性能稳定

2.专用V/I集成电路，外围器件少，维护简单，体积小、重量轻，安装调试方便

3.铝合金压铸外壳，三端隔离，静电喷塑保护层，坚固耐用

4.4-20mA DC二线制信号传送，抗干扰能力强，传输距离远

5.LED指示表头，现场读数十分方便。可用于测量粘稠、结晶和腐蚀性介质

6.高准确度，高稳定性

差压变送器主要测量方式

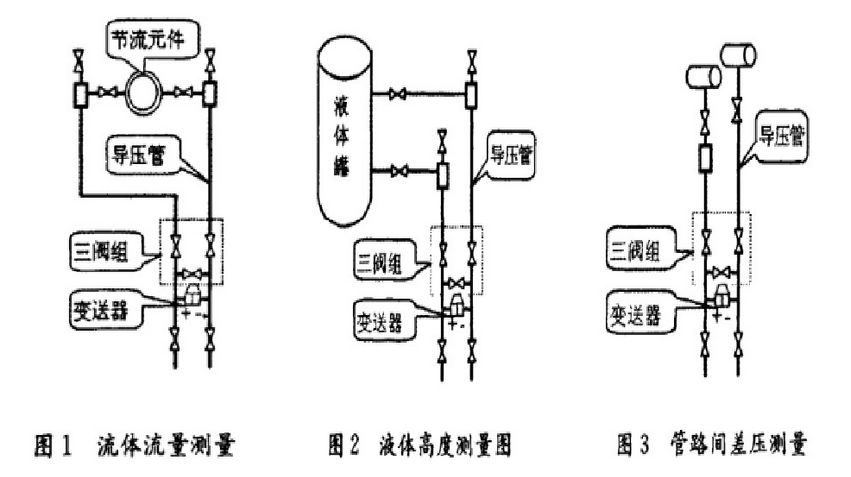

1.与节流元件相结合，利用节流元件前后产生的差压值测量液体流量（图1）

2.利用液体吱声重力产生的压力差，测量液体的高度（图2）

3.直接测量不同管道、罐体液体的压力差值（图3）
